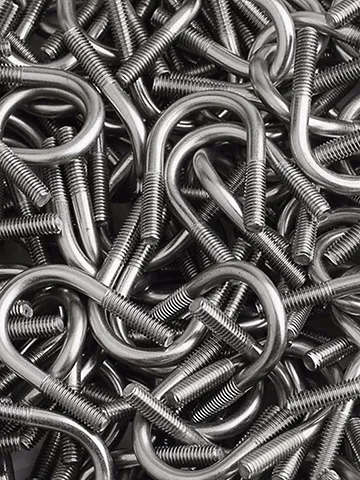

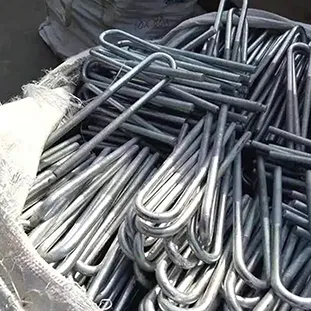

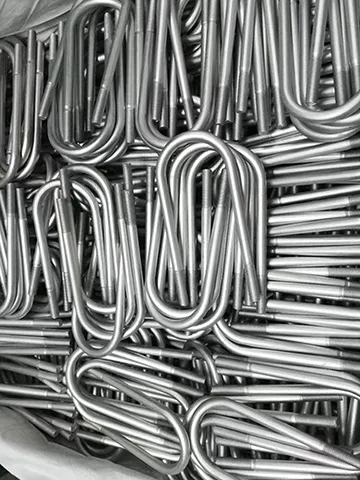

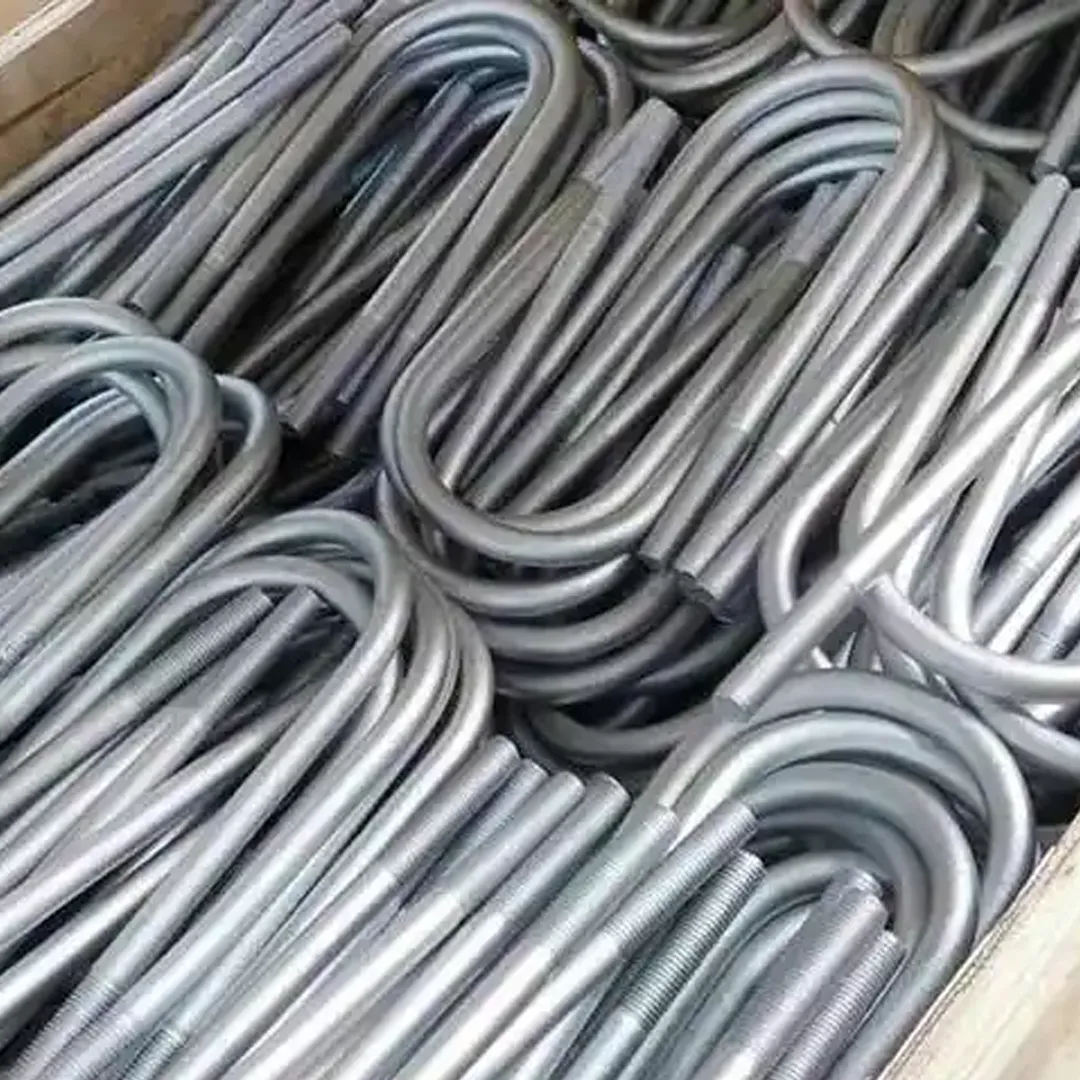

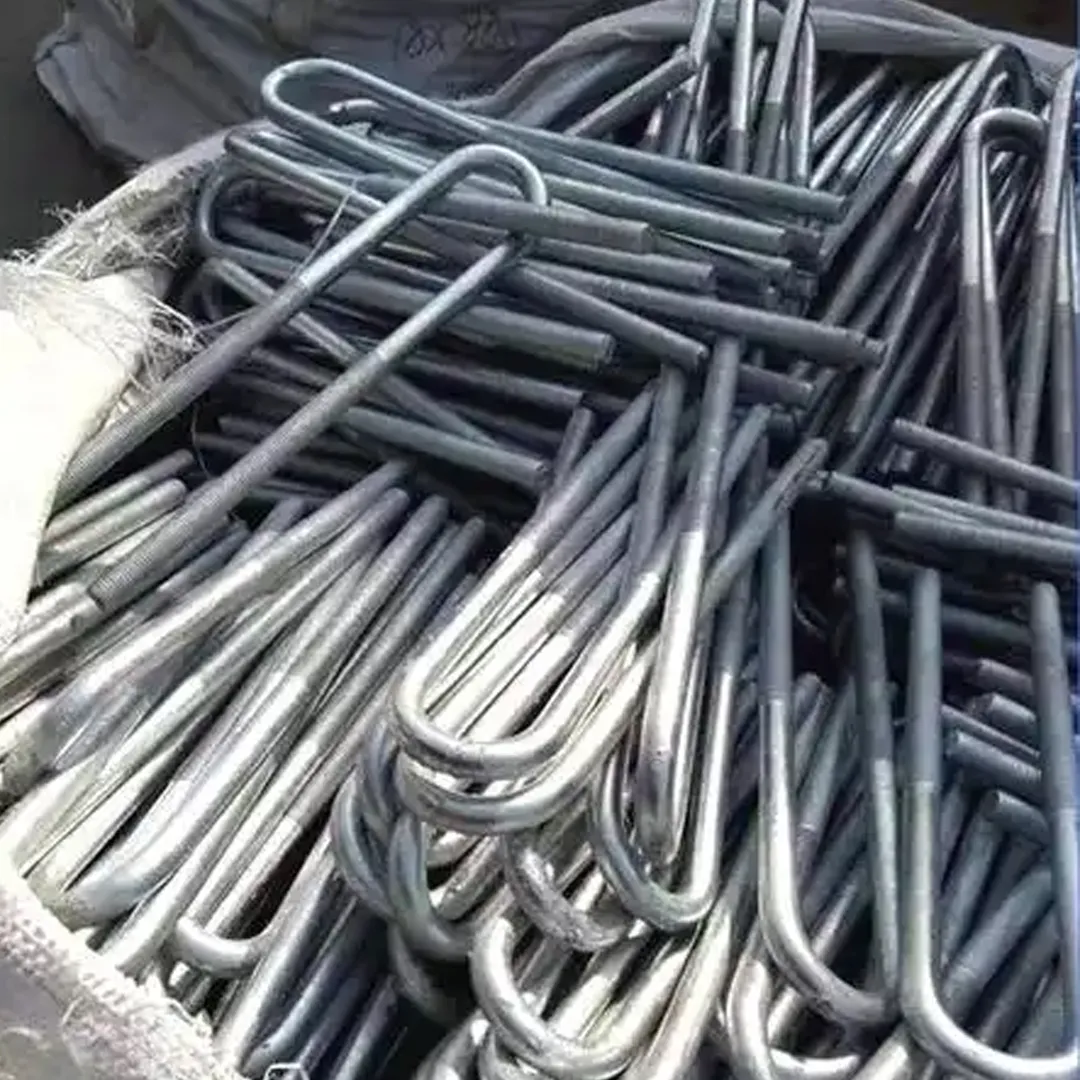

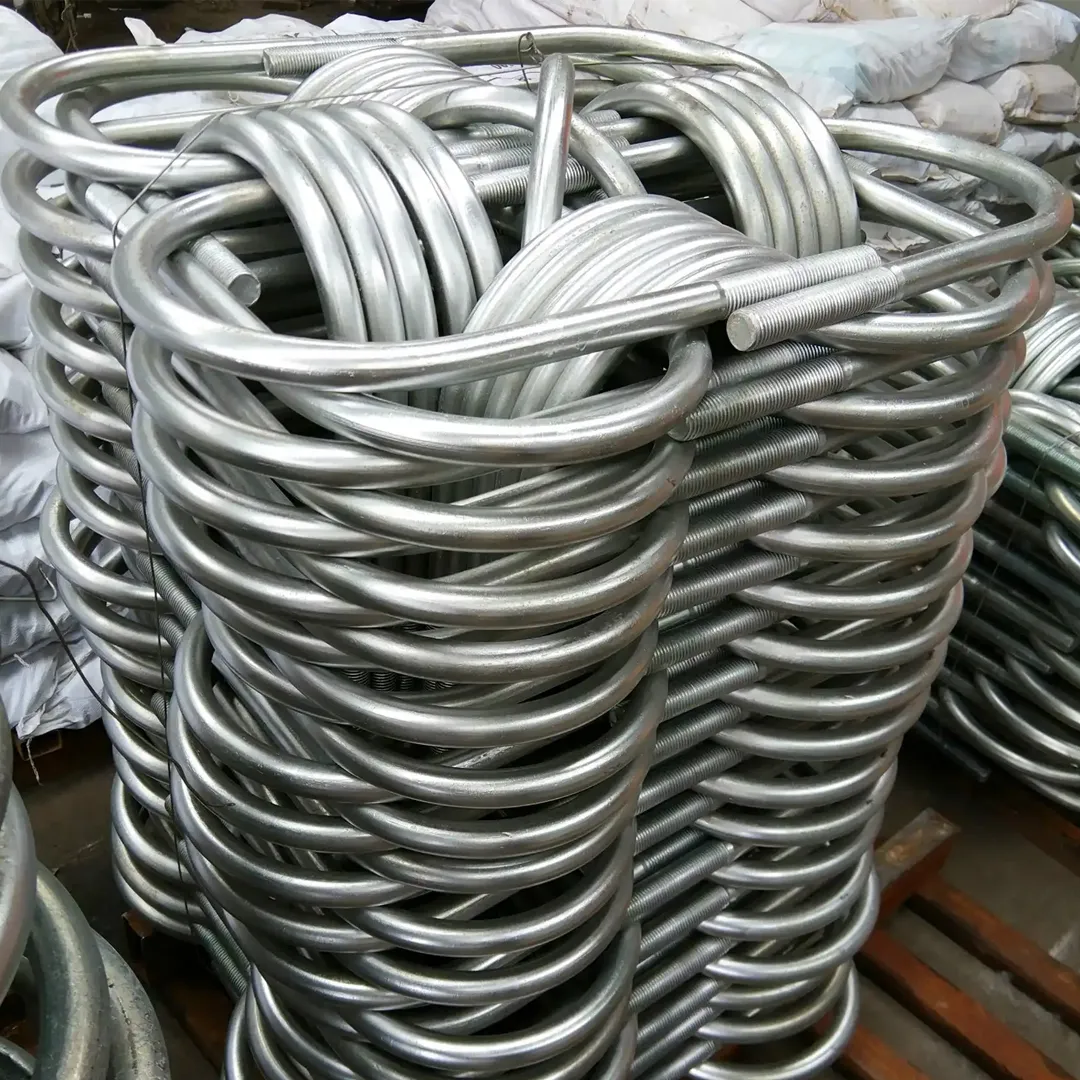

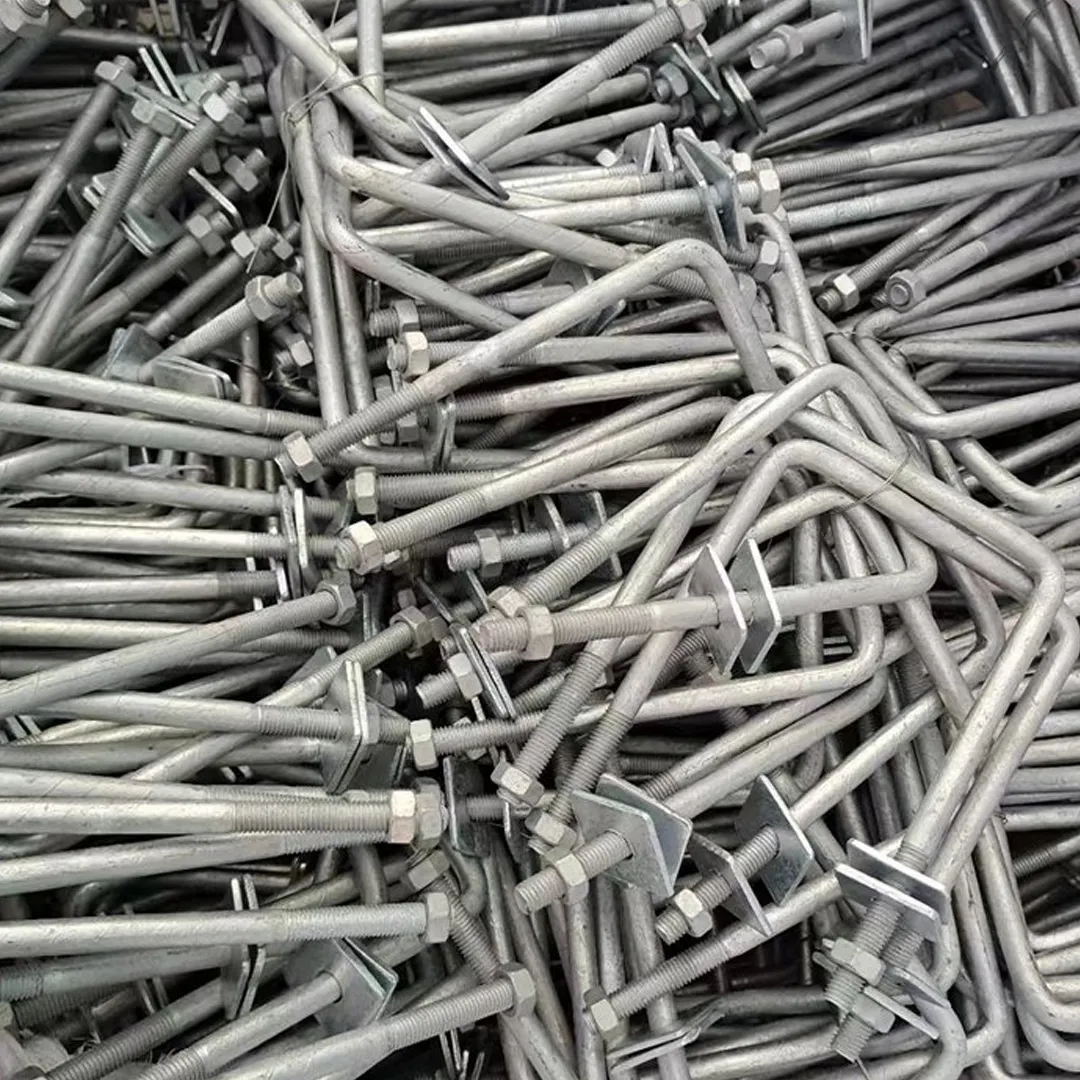

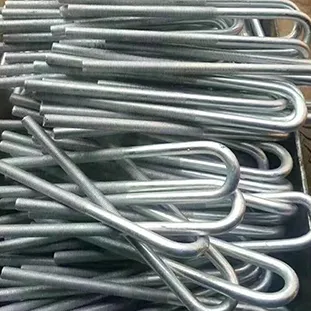

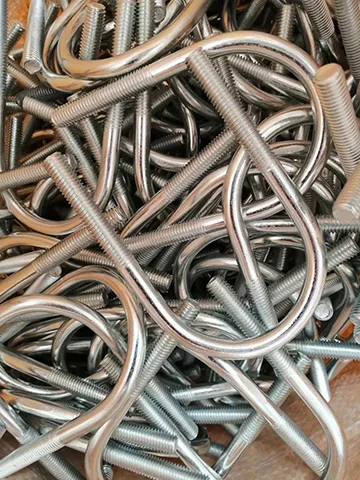

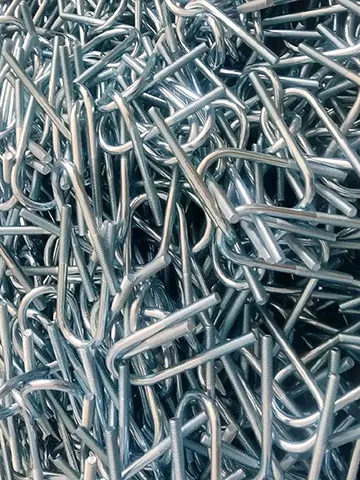

Perno en U para estanterías solares

ElPerno en U para estanterías solareses un componente de fijación especializado desarrollado para conectar tuberías de acero, soportes tubulares y vigas transversales utilizadas en estructuras de montaje fotovoltaico. A diferencia de los pernos estándar que aseguran los componentes a través de superficies de contacto planas, un perno en U se enrolla alrededor del diámetro exterior de la tubería, creando una conexión más equilibrada y segura.

Este diseño aumenta el área de contacto entre el sujetador y la tubería al tiempo que mejora la distribución de la carga en toda la conexión. Como resultado, el conjunto se vuelve más resistente a las vibraciones, al movimiento inducido por el viento y a la fatiga estructural a largo plazo.

El producto se utiliza ampliamente en granjas solares montadas en el suelo, sistemas fotovoltaicos en tejados, cocheras solares, estructuras fotovoltaicas agrícolas y diversas estructuras de soporte de acero donde la estabilidad de las tuberías es fundamental.

Materiales de alta resistencia para confiabilidad estructural

Cada perno en U se fabrica con materiales de primera calidad.Acero al carbono Q255B (S235JR), proporcionando excelente resistencia a la tracción, ductilidad y resistencia a cargas repetidas.

Para resistir ambientes exteriores hostiles, la superficie se puede terminar con cualquiera de los siguientes materiales:Galvanizado en calienteoRecubrimiento ZAM (Zinc-Aluminio-Magnesio), formando una capa protectora duradera contra la humedad, la radiación ultravioleta, la niebla salina y la corrosión atmosférica.

Estos recubrimientos resistentes a la corrosión ayudan a mantener el rendimiento de fijación a largo plazo y al mismo tiempo reducen los requisitos de mantenimiento durante la vida útil del sistema fotovoltaico.

Fabricación de precisión para un rendimiento constante

Cada perno en U se produce mediante un proceso de fabricación totalmente controlado que combina doblado automático, laminado de roscas de precisión, inspección dimensional y tratamiento de superficies.

En comparación con el corte de roscas convencional, las roscas laminadas conservan la estructura de grano continuo del acero, lo que proporciona una mejor resistencia a la fatiga y un acoplamiento más suave con las tuercas durante la instalación.

Para garantizar una calidad constante del producto, cada lote de producción se somete a inspecciones para:

- Dimensiones totales

- Radio de curvatura de la tubería

- Precisión del hilo

- Calidad del revestimiento de la superficie

- Consistencia de sujeción

Este proceso de producción estandarizado garantiza una excelente intercambiabilidad y una instalación confiable en proyectos solares a gran escala.

Soluciones personalizadas para diferentes sistemas de montaje

Dado que los sistemas de montaje fotovoltaicos varían en su configuración estructural, Energet Solar proporciona soluciones integralesServicios de personalización OEM y ODM.

La personalización disponible incluye:

- Compatibilidad del diámetro de la tubería

- Longitud del perno en U

- Especificación del hilo

- Diámetro de acero

- Espesor del revestimiento galvanizado

- Opción de revestimiento ZAM

- Radio de curvatura especial

- Requisitos de embalaje

Nuestro equipo de ingeniería puede recomendar especificaciones adecuadas basadas en dibujos estructurales, condiciones de carga y requisitos del proyecto.

Especificaciones técnicas

Principio de ingeniería

Por qué los pernos en U funcionan mejor en estructuras tubulares

A diferencia de los sujetadores planos que aplican fuerza solo a través de puntos de contacto limitados, un perno en U rodea la tubería y distribuye la carga de sujeción sobre una superficie mucho mayor.

Esta configuración produce una presión de contacto más uniforme, lo que ayuda a reducir la concentración de tensión localizada que, de otro modo, podría deformar la tubería o aflojar la conexión con el tiempo.

Para estructuras fotovoltaicas expuestas a cargas eólicas continuas y expansión térmica, esta distribución equilibrada de fuerzas contribuye a una mayor estabilidad estructural y menores requisitos de mantenimiento.

Cómo se mantiene la fuerza de sujeción

Un perno en U correctamente instalado genera precarga cuando se aprietan las tuercas. Esta precarga crea suficiente fricción entre la tubería y la estructura de soporte, evitando movimientos no deseados durante el funcionamiento normal.

A medida que el viento, la vibración y los cambios de temperatura actúan repetidamente sobre el sistema de montaje solar, mantener una precarga constante se vuelve esencial para preservar la integridad de la conexión.

Por esta razón, la selección adecuada del tamaño de perno, el enganche preciso de la rosca y el par de apriete controlado son factores importantes que afectan el rendimiento a largo plazo.

Aplicaciones de productos

Plantas de energía solar montadas en tierra

Se utiliza para asegurar tubos redondos de acero y miembros estructurales en proyectos fotovoltaicos a gran escala donde se requiere alta resistencia estructural y durabilidad a largo plazo.

Sistemas fotovoltaicos en tejados

Proporciona una fijación estable entre soportes tubulares y marcos de montaje al tiempo que reduce el movimiento causado por la vibración del viento y la expansión térmica.

Estructuras de cocheras solares

Garantiza una fijación confiable de las tuberías en todos los marcos de las marquesinas de estacionamiento, manteniendo la rigidez estructural bajo la carga de vehículos y las condiciones ambientales exteriores.

Proyectos de estructuras de acero

Adecuado para edificios industriales, almacenes, instalaciones agrícolas y diversas aplicaciones de estructuras de acero que requieren soluciones duraderas de sujeción de tuberías.

Sistemas fotovoltaicos agrícolas y rurales

Ideal para sistemas fotovoltaicos de invernaderos, refugios para ganado, instalaciones de riego y otras estructuras agrícolas que utilizan soportes tubulares de acero.

Elegir el perno en U adecuado para su proyecto

Seleccionar el perno en U correcto es fundamental para el rendimiento estructural de un sistema de montaje fotovoltaico. En lugar de elegir únicamente por el diámetro del perno, los ingenieros deben evaluar varios factores ambientales y de instalación para garantizar la confiabilidad a largo plazo.

Haga coincidir el diámetro de la tubería

El radio interior del perno en U debe coincidir estrechamente con el diámetro exterior de la tubería.

Un perno en U de gran tamaño puede reducir la fuerza de sujeción y permitir el movimiento bajo la vibración inducida por el viento, mientras que un perno en U de tamaño insuficiente puede dificultar la instalación e introducir una tensión excesiva tanto en el sujetador como en la tubería.

Seleccione la fuerza adecuada

Diferentes puntos de conexión soportan diferentes cargas estructurales.

Los miembros de soporte de carga primarios generalmente requieren pernos de mayor diámetro y materiales de mayor resistencia, mientras que los miembros de soporte secundarios pueden usar especificaciones estándar. La selección adecuada mejora tanto la seguridad como la rentabilidad.

Considere el entorno de instalación

Las condiciones ambientales tienen una influencia significativa en la vida útil de los sujetadores.

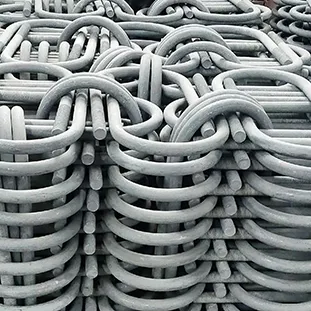

Galvanizado en calienteLos pernos en U son adecuados para la mayoría de proyectos fotovoltaicos interiores.

recubierto de ZAMLos pernos en U brindan una mayor resistencia a la corrosión para ambientes costeros, de alta humedad o salinos donde la exposición prolongada acelera la corrosión.

Verificar la compatibilidad del hilo

Asegúrese de que las especificaciones de tuercas, arandelas y roscas sean totalmente compatibles con el perno en U seleccionado. Una combinación adecuada mejora la consistencia de la precarga y reduce el riesgo de dañar la rosca durante la instalación.

Mejores prácticas de instalación

La instalación correcta es esencial para mantener la estabilidad estructural a largo plazo.

Antes de la instalación, verifique que el perno en U se ajuste al diámetro de la tubería y que todas las superficies de contacto estén limpias y libres de residuos. Coloque el perno en U simétricamente alrededor de la tubería para lograr una presión de sujeción equilibrada.

Al apretar, alterne entre ambas tuercas en lugar de apretar completamente un lado primero. Esto ayuda a distribuir la precarga uniformemente y evita cargas desiguales o distorsiones de la tubería.

Después de que la estructura fotovoltaica haya sido sometida a sus condiciones iniciales de funcionamiento, se recomienda una inspección de torque de rutina para confirmar que la conexión permanece segura.

Errores comunes de instalación

Incluso los sujetadores de alta calidad pueden fallar si se instalan incorrectamente. Comprender los errores comunes ayuda a reducir los costos de mantenimiento y mejorar la confiabilidad a largo plazo del sistema de montaje solar.

Consideraciones de ingeniería

Entendiendo la precarga

El objetivo principal de apretar un perno en U es generar precarga en lugar de simplemente unir dos componentes.

Una precarga suficiente crea fricción entre la tubería y la estructura de soporte, evitando el movimiento causado por cargas de viento, vibración del equipo o expansión térmica. Mantener esta precarga durante toda la vida útil de la instalación es uno de los factores clave que influyen en la fiabilidad de la conexión.

Transferencia de carga en sistemas de montaje solar

En las estructuras fotovoltaicas, los pernos en U están sujetos a una combinación de cargas estáticas y dinámicas.

Las condiciones de carga típicas incluyen:

- Levantamiento del viento que actúa sobre los paneles solares.

- Cargas de nieve en climas fríos.

- Expansión y contracción térmica de miembros de acero.

- Vibración diaria causada por cambios ambientales.

- Cargas de mantenimiento durante la inspección y el servicio.

Seleccionar la especificación correcta de perno en U ayuda a distribuir estas cargas de manera segura en toda la estructura de montaje.

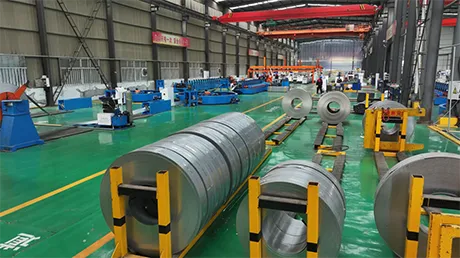

Fabricación y control de calidad

La consistencia del producto es esencial para proyectos fotovoltaicos a gran escala donde se instalan miles de sujetadores.

En Energet Solar, cada lote de producción sigue un proceso de control de calidad estandarizado para garantizar la precisión dimensional y un rendimiento mecánico estable.

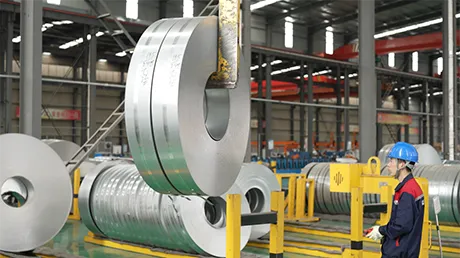

Verificación de Materia Prima

Todos los materiales de acero entrantes se inspeccionan para verificar el grado del material, la composición química y las propiedades mecánicas antes de que comience la producción.

Conformado de precisión

El equipo de doblado automático garantiza un radio de doblado y una precisión dimensional consistentes en cada lote de producción.

Inspección de hilo

Las roscas laminadas se inspeccionan para determinar la precisión del perfil, el acoplamiento suave y la consistencia dimensional para garantizar una instalación confiable.

Protección de superficies

Se verifica la calidad del recubrimiento y la integridad de la superficie de cada lote después de la galvanización o el tratamiento ZAM para garantizar una resistencia a la corrosión a largo plazo.

Inspección de calidad final

Los productos terminados se someten a una inspección exhaustiva antes del envío, que incluye verificación de dimensiones, inspección de roscas, examen visual y comprobaciones de embalaje.

Casos prácticos de aplicación

Granja solar a gran escala en Oriente Medio

Para un proyecto fotovoltaico montado en suelo de 60 MW ubicado en un entorno desértico de alta temperatura, Energet Solar suministró pernos en U galvanizados en caliente para las conexiones de las tuberías principales.

A pesar de la exposición prolongada a la intensa radiación ultravioleta y las importantes variaciones de temperatura del día a la noche, los sujetadores mantuvieron un rendimiento de sujeción estable sin aflojamiento perceptible ni deterioro del recubrimiento después de una operación prolongada.

Proyecto fotovoltaico costero en tejados en el sudeste asiático

Una instalación fotovoltaica en tejado de 35 MW requería una mayor protección contra la corrosión debido a la exposición constante al aire cargado de sal y a la alta humedad.

Para abordar estas condiciones, se suministraron pernos en U personalizados recubiertos con ZAM con dimensiones específicas del proyecto. La resistencia a la corrosión mejorada redujo la frecuencia de mantenimiento y proporcionó un rendimiento estructural confiable durante el funcionamiento en exteriores a largo plazo.

¿Por qué elegir Energet Solar?

Elegir el proveedor de sujetadores adecuado es tan importante como seleccionar el sujetador correcto.

Energet Solar combina experiencia en fabricación, soporte de ingeniería y una estricta gestión de calidad para ofrecer soluciones de fijación confiables para proyectos fotovoltaicos en todo el mundo.

Nuestras ventajas incluyen:

- Fabricante profesional especializado en sistemas de montaje solar.

- Producción automatizada para una consistencia estable del producto

- Servicios de personalización OEM y ODM.

- Materiales de acero al carbono de alta resistencia.

- Opciones de recubrimiento galvanizado en caliente y ZAM

- Estrictas inspecciones dimensionales y de calidad.

- Producción rápida y entrega global confiable

- Soporte técnico para proyectos de ingeniería.

Preguntas frecuentes

¿Se pueden personalizar las dimensiones del perno en U?

Sí. Fabricamos pernos en U personalizados según el diámetro de la tubería, la longitud del perno, la especificación de la rosca, el material y los requisitos de recubrimiento.

¿Qué revestimiento es mejor para ambientes costeros?

Recubrimiento ZAMGeneralmente se recomienda para áreas costeras y de alta humedad porque proporciona una mayor resistencia a la niebla salina y la corrosión atmosférica.

¿Cómo determino el tamaño correcto del perno en U?

El perno en U debe coincidir con el diámetro exterior de la tubería teniendo en cuenta la carga estructural, el espacio libre de instalación y la fuerza de sujeción requerida.

¿Se incluyen tuercas y arandelas a juego?

Se pueden suministrar como parte de un kit de fijación completo según las necesidades del cliente.

¿Se pueden utilizar estos pernos en U para tubos cuadrados?

Sí. Ofrecemos dimensiones de doblado personalizadas adecuadas para aplicaciones de tubos de acero redondos y cuadrados.

¿Qué estándares siguen sus productos?

Nuestros productos se fabrican de acuerdo con los requisitos estructurales fotovoltaicos internacionales pertinentes y se producen bajo un estricto sistema de gestión de calidad.

¿Ofrecen soporte de ingeniería?

Sí. Nuestro equipo de ingeniería puede ayudar con la selección de productos, revisión de planos, personalización y recomendaciones técnicas para diferentes sistemas de montaje fotovoltaico.

¿Qué inspecciones se realizan antes del envío?

Cada lote se somete a inspección dimensional, verificación de roscas, inspección de revestimiento de superficies, verificaciones de apariencia e inspección de empaque para garantizar una calidad constante antes de la entrega.
