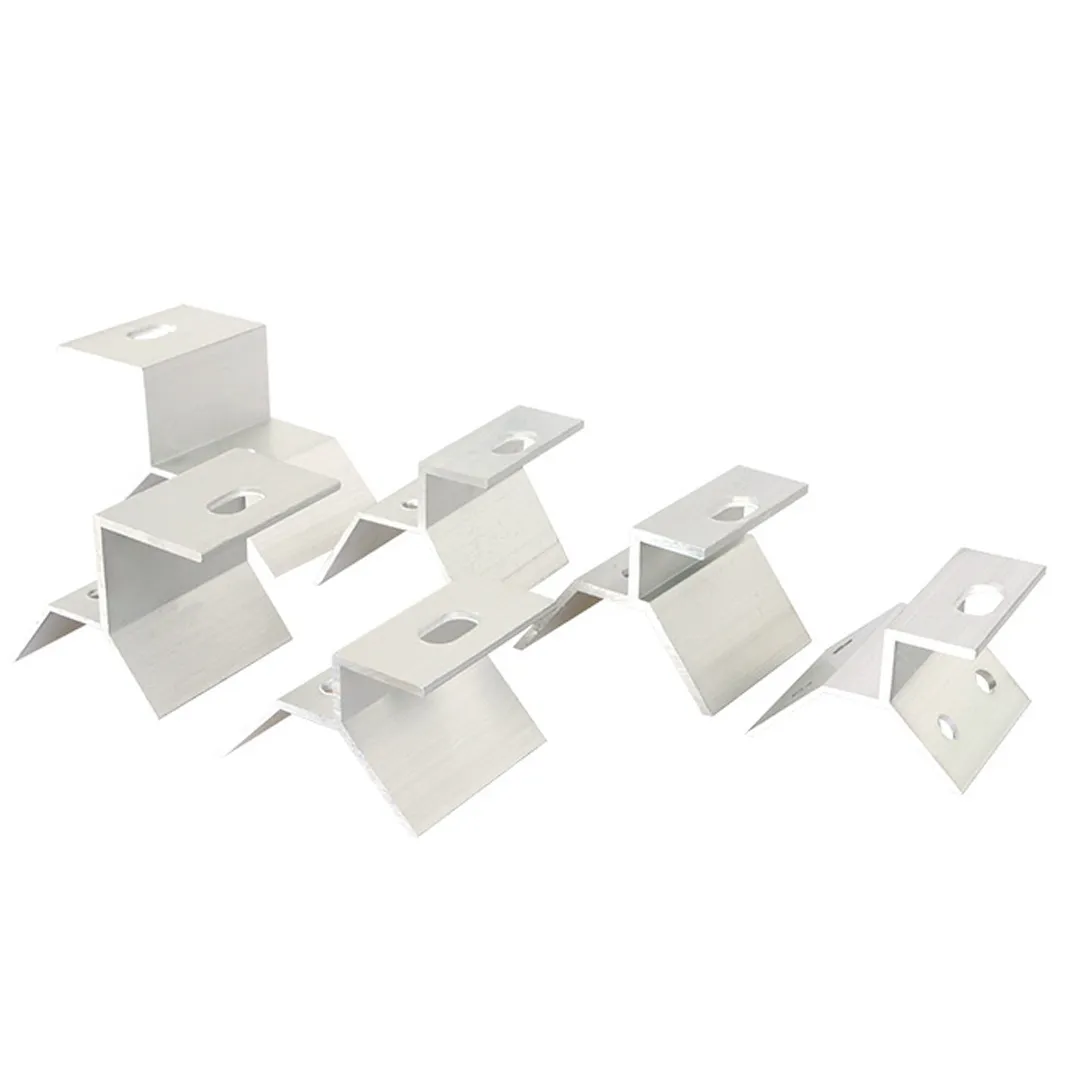

Abrazadera de chapa trapezoidal

Energet Solar se centra en la producción de estándar y personalizado.Abrazadera de chapa trapezoidalque cumple con las normas internacionales de instalación fotovoltaica e impermeabilidad de edificación. El producto está especialmente desarrollado para techos metálicos de ondas trapezoidales, ampliamente aplicable a techos de láminas trapezoidales de acero de color utilizados en fábricas, almacenes y edificios comerciales, y sirve como componente central de conexión y fijación para sistemas de montaje solar distribuido en techos.

Diseño estructural de precisión

A diferencia de las fijaciones universales para tejados planos, nuestrasAbrazadera de chapa trapezoidaladopta un diseño estructural de ajuste ondulado específico, que se adapta perfectamente a los radianes de la cresta trapezoidal y al espaciado de las láminas de metal sin destruir la estructura original del techo y la capa impermeable.

El producto está hecho de acero al carbono industrial de alta calidad de Xintian Steel, con alta dureza estructural, fuerte tenacidad de sujeción y rendimiento antideformación.

Procesadas mediante doblado por estampado integrado y recorte fino CNC, cada abrazadera tiene una tolerancia dimensional precisa y una superficie de contacto suave, lo que evita daños por rayones en las láminas del techo.

Toda la pieza sufreGalvanizado en caliente o tratamiento anticorrosión de aleación ZAM., formando una densa capa protectora para resistir la erosión de la lluvia al aire libre, el envejecimiento ultravioleta y la oxidación atmosférica para un uso expuesto a largo plazo.

Aplicaciones de productos

Techos de fábricas industriales

El Abrazadera de chapa trapezoidalTiene una gran adaptabilidad específica para escenarios fotovoltaicos con techos de metal trapezoidales. En grandes proyectos solares de edificios de fábricas industriales, se utiliza para la fijación de soportes de conjuntos de áreas grandes, realizando una instalación no penetrante, protegiendo la estructura impermeable del techo original y evitando pérdidas económicas causadas por goteras en el techo.

Almacenes y Centros Logísticos

En los sistemas solares de techo de almacenes y parques logísticos, la estructura compacta ondulada ahorra espacio de instalación, mejora la eficiencia del ensamblaje y no aumentará la carga excesiva del edificio.

Proyectos fotovoltaicos comerciales y distribuidos

También es adecuado para edificios de fábricas temporales, techos de láminas trapezoidales comerciales y otros proyectos fotovoltaicos distribuidos.

Con un rendimiento de sujeción estable y una excelente resistencia a la intemperie, puede resistir el viento, la lluvia y la erosión ultravioleta a largo plazo, proporcionando una garantía de fijación confiable sin daños para los sistemas de montaje solar de techo trapezoidal.

Consideraciones de instalación

Antes de la instalación

La operación estandarizada y la combinación correcta son esenciales para mantener el rendimiento de fijación a largo plazo deAbrazadera de chapa trapezoidaly proteger la integridad del techo.

Primero, confirme los parámetros de la lámina del techo trapezoidal antes de la instalación, seleccione modelos de abrazadera compatibles según la altura de la ola y el ancho de la cumbrera, y evite el montaje forzado de especificaciones no coincidentes que puedan causar deformación de la lámina o una fuerza de sujeción insuficiente.

En segundo lugar, limpie minuciosamente la superficie de contacto de las cumbreras y abrazaderas del techo antes de la construcción para eliminar el polvo, el óxido y otros artículos diversos, asegurando un ajuste perfecto y un bloqueo por fricción estable.

Durante la instalación

En tercer lugar, controle el par de apriete de los pernos de manera uniforme durante el montaje; una fuerza excesiva deformará la estructura de la abrazadera y aplastará la lámina del techo, mientras que una fuerza insuficiente provocará que se afloje debido a la vibración del viento a largo plazo.

Cuarto, no corte ni doble arbitrariamente la abrazadera en el sitio, ya que una modificación aleatoria destruirá la estructura de tensión original y reducirá la estabilidad general de la fijación.

Después de la instalación

Quinto, realizar inspecciones periódicas de proyectos en áreas costeras y de alta humedad para verificar el envejecimiento del revestimiento y conexiones flojas, garantizando una operación segura a largo plazo.

¿Cómo funciona una abrazadera de chapa trapezoidal?

A diferencia de los métodos tradicionales de instalación de perforación, unabrazadera de chapa trapezoidalTransfiere la carga del sistema de montaje fotovoltaico directamente a las nervaduras elevadas del techo metálico mediante una fuerza de sujeción mecánica.

Debido a que no se penetra la lámina del techo, la capa impermeable original permanece intacta, lo que reduce significativamente la posibilidad de fugas de agua durante el funcionamiento prolongado en exteriores.

Una abrazadera correctamente adaptada distribuye la carga del viento y la nieve de manera más uniforme a lo largo del perfil del techo y minimiza la deformación local de la lámina de metal.

Ventajas sobre las abrazaderas de techo estándar

Mejor compatibilidad con el techo

En comparación con las abrazaderas de techo universales ordinarias del mercado, nuestrasAbrazadera de chapa trapezoidaltiene ventajas integrales destacadas en la coincidencia estructural, la estabilidad de fijación y la pertinencia del escenario.

En el rendimiento de adaptación estructural, las abrazaderas ordinarias adoptan un diseño plano universal y no pueden ajustarse perfectamente a las cumbreras trapezoidales del techo, lo que provoca una fácil agitación y un contacto deficiente.

Nuestros productos están optimizados profesionalmente para estructuras de ondas trapezoidales con calibración precisa de radianes y tamaño, logrando un ajuste de superficie completa y mejorando en gran medida la estabilidad general de la fijación.

Durabilidad mejorada

En cuanto a la durabilidad estructural, nuestro proceso integrado de moldeado de una sola pieza evita espacios de soldadura y puntos débiles de las abrazaderas empalmadas.

Equipado con un revestimiento anticorrosión de alto estándar, el producto tiene una mayor resistencia al envejecimiento en exteriores, con una vida útil aumentada en más del 25% en comparación con las abrazaderas estampadas comunes.

Instalación de proyectos más rápida

En un efecto de construcción práctico, el diseño no penetrante específico conserva completamente la integridad impermeable del techo, sin peligro oculto de fugas.

Mientras tanto, la estructura de instalación rápida simplifica los procedimientos en el sitio, mejorando efectivamente la eficiencia de la construcción y reduciendo los costos manuales, lo que está más en línea con las necesidades reales de construcción de los proyectos fotovoltaicos de techo trapezoidal.

Capacidad de fabricación

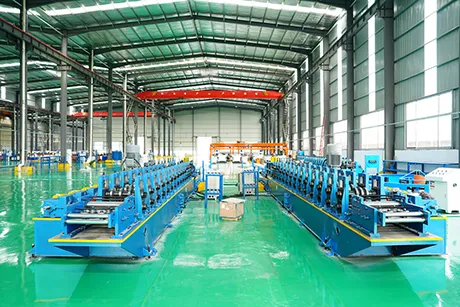

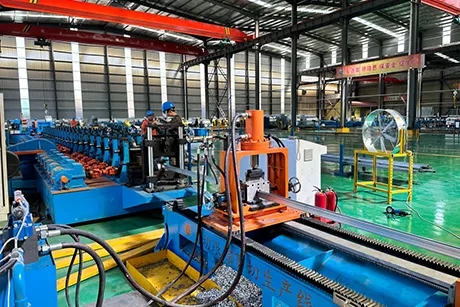

Equipada con líneas de producción de estampado de precisión profesionales y equipos de prueba de productos terminados, nuestra fábrica puede completar de manera eficiente la producción en masa y al mismo tiempo garantizar una fuerza de sujeción constante y precisión de ajuste de cada producto.

Nuestro equipo profesional de I+D apoyapersonalización personalizadade acuerdo con diferentes alturas de onda de láminas trapezoidales, espaciado de cumbreras y especificaciones de soporte, brindando soluciones exclusivas a juego para estructuras de techos no estándar.

Ofrecemos servicios integrales que incluyen combinación de esquemas de techos, producción por lotes, embalaje estandarizado y orientación técnica en el extranjero, ayudando a los clientes a eliminar los riesgos de goteras en los techos y mejorar la calidad de la construcción de proyectos solares.

Servicio de fabricación personalizado

Diferentes láminas de tejado requieren diferentes geometrías de sujeción.

Nuestro equipo de ingeniería admite la personalización basada en:

- Perfil de chapa de tejado

- Altura de las olas

- Espaciado de costillas

- Espesor del material

- Dimensiones del riel de montaje

- Tratamiento superficial

- Marcado de logotipo

- Requisitos de embalaje

Ya sea que el proyecto siga los estándares de techos de Europa, Medio Oriente o el Sudeste Asiático, podemos desarrollar soluciones de abrazaderas compatibles según los dibujos del proyecto o las muestras físicas.

Preguntas frecuentes

¿Se puede personalizar la abrazadera para diferentes perfiles de techo?

Sí. Fabricamos abrazaderas personalizadas según planos de techo, dimensiones de perfiles o muestras físicas.

¿La instalación requiere perforar el techo?

No. La abrazadera está diseñada para una instalación no penetrante y ayuda a preservar la capa impermeable del techo.

¿Qué materiales para tejados son compatibles?

El producto está diseñado principalmente para láminas de metal trapezoidales para techos utilizadas en proyectos fotovoltaicos industriales y comerciales.

¿Qué materiales están disponibles?

La configuración estándar es de acero al carbono con tratamiento superficial galvanizado en caliente o ZAM. Otros materiales pueden estar disponibles a pedido.

¿Puede la abrazadera soportar condiciones de viento fuerte?

Sí. Cuando se combina correctamente con el perfil del techo y se instala de acuerdo con los requisitos de ingeniería, la abrazadera proporciona una resistencia confiable contra las cargas levantadas por el viento.

¿Puedo pedir dimensiones personalizadas?

Sí. apoyamosOEM y ODMFabricación basada en planos, muestras o especificaciones del proyecto.

¿Qué información debo proporcionar antes de solicitar un presupuesto?

Proporcionar el dibujo del perfil del techo, la altura de la ola, la separación de las nervaduras, el espesor de la lámina, las dimensiones del riel de montaje y la ubicación del proyecto nos permite recomendar el modelo de abrazadera más adecuado.

¿Qué certificaciones tiene su empresa?

Nuestros sistemas de gestión están certificados paraISO 9001, ISO 14001 e ISO 45001. Nuestra capacidad de fabricación también ha sido verificada de forma independiente por SGS, y los sistemas de montaje fotovoltaicos seleccionados cumplen conEN 1090-1Requisitos para el mercado europeo.
