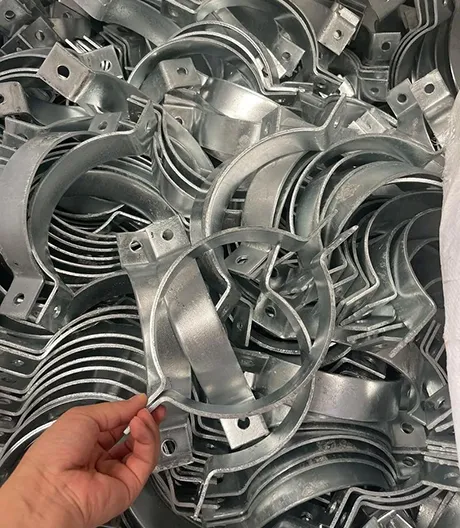

Abrazadera de fijación de tuberías solares

Los sistemas de montaje solar contienen no sólo componentes de soporte de módulos, sino también diversas estructuras auxiliares, incluidos conductos de cables, tubos protectores, tubos de puesta a tierra y tubos de soporte.

ElAbrazadera de fijación de tuberías solaresestá diseñado para fijar de forma segura estos componentes tubulares a columnas, vigas y marcos de soporte de soporte fotovoltaico.

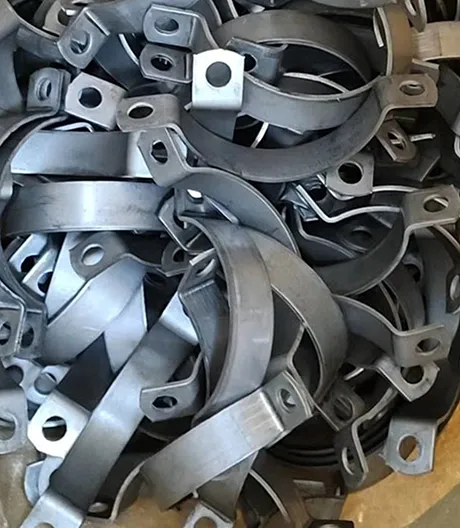

A diferencia de las simples placas de fijación planas, la estructura tipo aro rodea la superficie de la tubería y distribuye la fuerza de sujeción de manera uniforme, lo que reduce el riesgo de movimiento de la tubería causado por la vibración del viento, la expansión térmica o la exposición prolongada al exterior.

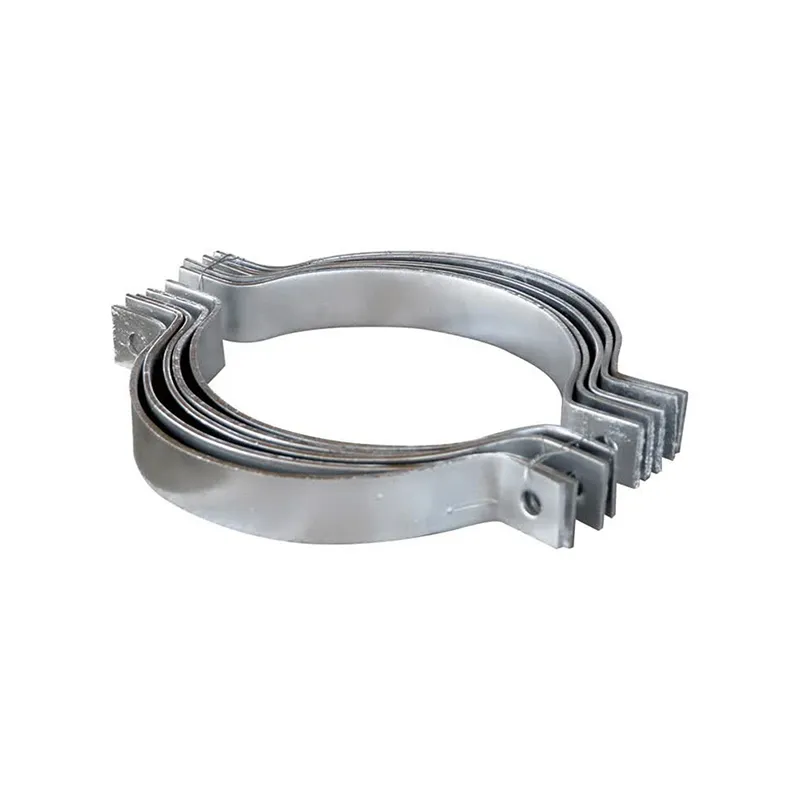

Estructura de aro estable para un posicionamiento confiable de la tubería

La función principal de una abrazadera de fijación de tuberías no es soportar la carga fotovoltaica principal, sino mantener la posición correcta de los componentes auxiliares durante toda la vida útil del sistema.

Nuestra abrazadera adopta una estructura de sujeción curva integrada que proporciona:

- Fuerza de agarre uniforme y circunferencial

- Posicionamiento estable de la tubería

- Desplazamiento de vibración reducido

- Mejor coherencia de la conexión

Este diseño ayuda a prevenir problemas comunes en el campo, como sacudidas de tuberías, aflojamiento de pernos y ajustes repetidos después de la instalación.

Opciones de materiales para diferentes requisitos del proyecto

Energet Solar proporcionaAbrazaderas de fijación de tuberías solaresfabricado a partir deAcero al carbono Q235B y Q355B.

Q235BOfrece resistencia equilibrada y rentabilidad para aplicaciones fotovoltaicas generales.

Q355BProporciona mayor resistencia mecánica y tenacidad, lo que lo hace adecuado para proyectos con cargas de viento más fuertes o requisitos estructurales más altos.

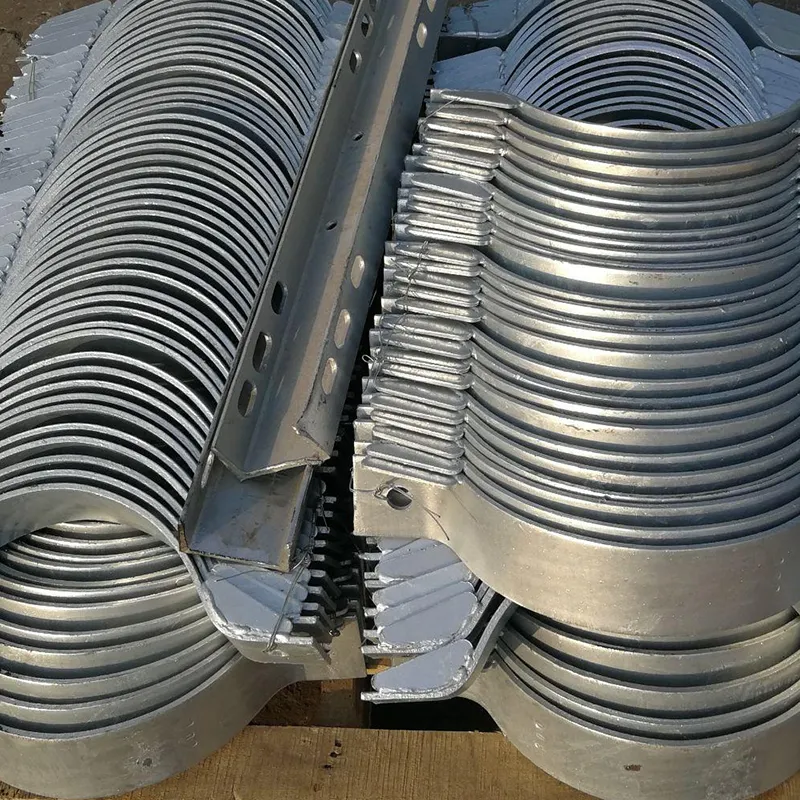

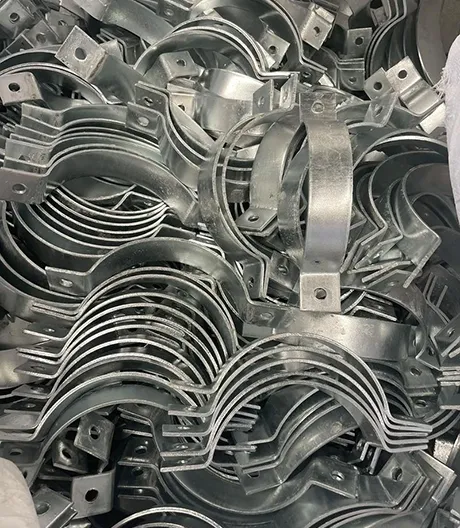

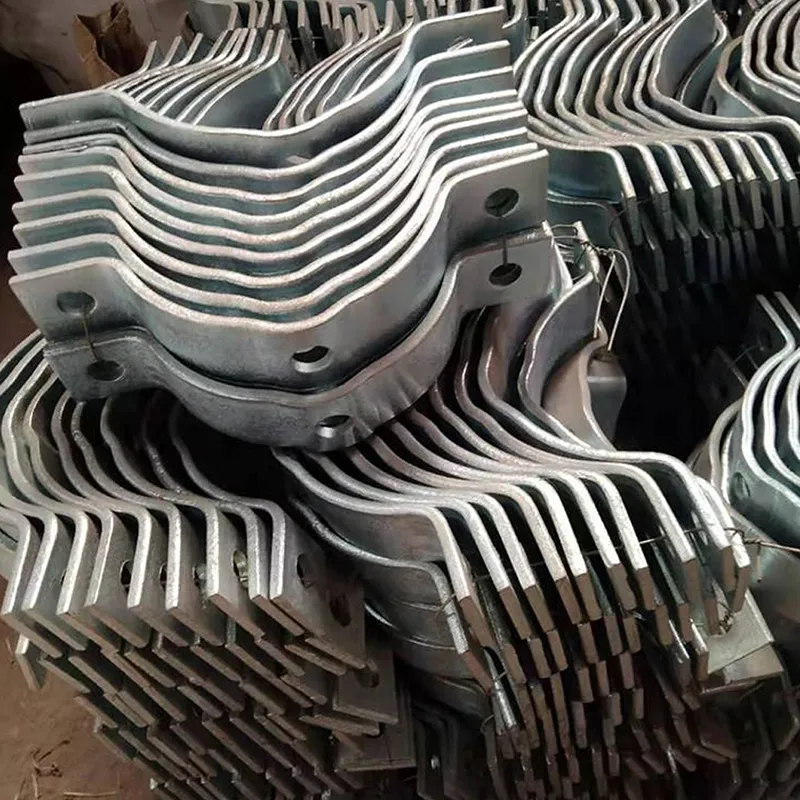

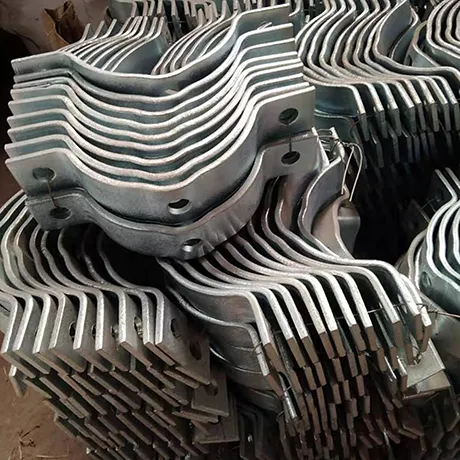

La superficie está tratada congalvanizado en caliente, creando un recubrimiento protector de zinc que mejora la resistencia contra la humedad, la oxidación y la corrosión exterior.

Fabricación de precisión para un montaje preciso

Para proyectos fotovoltaicos, miles de pequeños accesorios deben mantener dimensiones consistentes para garantizar una instalación sin problemas.

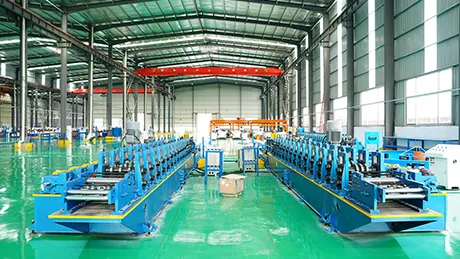

Nuestro proceso de producción incluye:

- Estampado automático

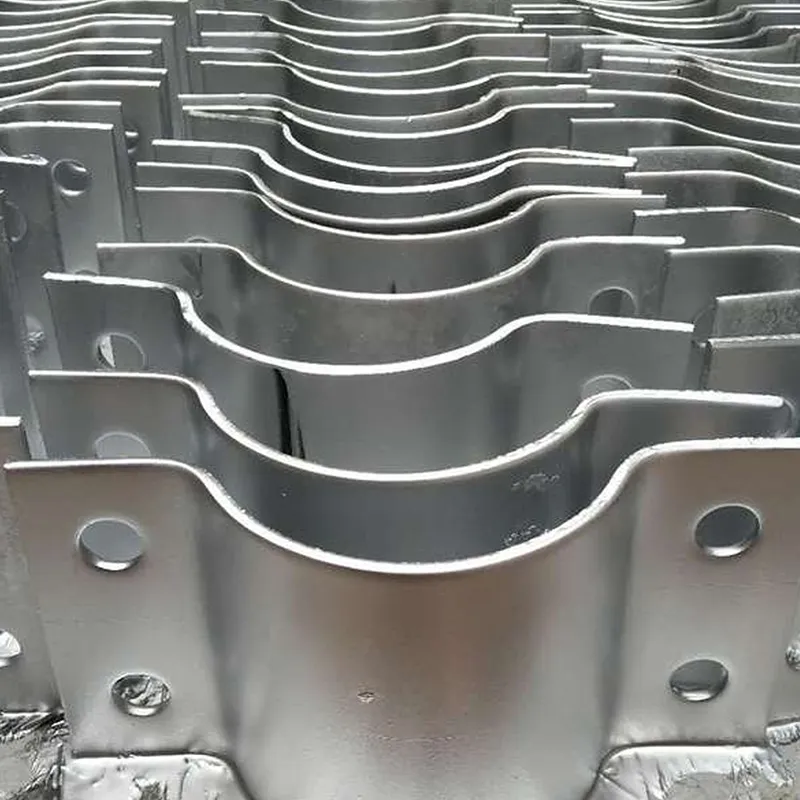

- Conformado por plegado de una sola pieza

- Posicionamiento de agujeros CNC

- Inspección de tratamientos superficiales.

Estos procesos garantizan dimensiones de abrazadera estables, espaciamiento preciso de los orificios y un ajuste confiable con diferentes especificaciones de tubería.

Especificaciones técnicas

Aplicaciones de productos

Fijación de conductos de cables

Abrazaderas de fijación de tuberías solaresse utilizan comúnmente para asegurar conductos de protección de cables a lo largo de estructuras de montaje fotovoltaico, manteniendo las rutas de los cables organizadas y reduciendo el movimiento causado por la vibración exterior.

Sistemas solares montados en el suelo

En grandes plantas de energía solar, las abrazaderas ayudan a mantener el posicionamiento estable de tuberías auxiliares y componentes tubulares unidos a marcos de soporte.

Sistemas fotovoltaicos en tejados

Para proyectos de tejados comerciales e industriales, las soluciones de fijación compactas ayudan a integrar tuberías auxiliares sin afectar el diseño general del montaje.

Estructuras de cocheras solares

Las abrazaderas proporcionan una fijación confiable para componentes tubulares adicionales utilizados en estructuras de estacionamiento solares.

Consideraciones de instalación

Haga coincidir el tamaño de la abrazadera con el diámetro de la tubería

Antes de la instalación, confirme que el diámetro interior de la abrazadera coincida con el diámetro exterior real de la tubería.

Una abrazadera de gran tamaño puede reducir la estabilidad de sujeción, mientras que una abrazadera de tamaño insuficiente puede crear una tensión de instalación excesiva.

Mantenga la fuerza de apriete adecuada

Los pernos deben apretarse uniformemente según los requisitos de instalación.

Un ajuste excesivo puede deformar la abrazadera o dañar la superficie de la tubería, mientras que un ajuste insuficiente puede permitir el movimiento bajo vibración continua.

Proteja la superficie galvanizada

Evite cortar, perforar o modificar la abrazadera después de galvanizar, ya que las áreas de revestimiento dañadas pueden reducir el rendimiento de la protección contra la corrosión.

Ventajas del producto

Más estables que las simples soluciones de fijación plana

Las piezas de fijación planas tradicionales dependen principalmente de la presión en un solo lado, lo que puede provocar una distribución desigual de la fuerza.

El diseño estilo aro de nuestroAbrazadera de fijación de tuberías solaresproporciona contacto circundante con la superficie de la tubería, mejorando la estabilidad de la fijación y reduciendo la posibilidad de que la tubería se resbale.

Mejor durabilidad al aire libre

En comparación con las abrazaderas pintadas o electrogalvanizadas, el tratamiento galvanizado en caliente proporciona una mayor resistencia contra la exposición a la intemperie, la humedad y la niebla salina.

Esto hace que el producto sea adecuado para aplicaciones fotovoltaicas en exteriores a largo plazo.

Personalización flexible para diferentes estructuras

Diferentes proyectos solares pueden utilizar diferentes diámetros de tubería, diseños de montaje y métodos de instalación.

Energet Solar admite la personalización de:

- Diámetro de la abrazadera

- Espesor

- Espaciado de agujeros

- Grado del material

- Requisitos de tratamiento de superficies.

para satisfacer necesidades específicas de ingeniería.

Seguro de calidad

Para garantizar un rendimiento estable del producto, Energet Solar implementa una gestión de calidad sistemática durante todo el proceso de producción.

Nuestro control de calidad incluye:

- Inspección de materia prima y verificación de proveedores.

- Seguimiento del proceso de producción.

- Inspección de precisión dimensional

- Pruebas de tratamiento de superficies.

- Evaluación de calidad del producto final.

La empresa ha obtenidoNorma Norma ISO 9001certificación del sistema de gestión de calidad,ISO 14001certificación del sistema de gestión ambiental yISO 45001Certificación del sistema de gestión de seguridad y salud en el trabajo.

Para proyectos fotovoltaicos internacionales, podemos proporcionar documentos de inspección, informes de materiales y registros de calidad relevantes para respaldar los requisitos del proyecto del cliente.

Preguntas frecuentes

¿Para qué tuberías se puede utilizar la abrazadera de fijación de tuberías solares?

Es adecuado para tuberías auxiliares, conductos de cables, tubos redondos y otros componentes tubulares instalados en estructuras de montaje fotovoltaicos.

¿Se utiliza esta abrazadera para las conexiones de carga del soporte solar principal?

No. Está diseñado principalmente para fijar tuberías auxiliares y componentes tubulares, mientras que las conexiones estructurales principales deben utilizar sujetadores estructurales específicos.

¿Se puede personalizar el tamaño de la abrazadera?

Sí. El diámetro de la abrazadera, el grosor, el espacio entre orificios y las opciones de materiales se pueden personalizar según los requisitos del proyecto.

¿La galvanización en caliente es adecuada para proyectos solares al aire libre?

Sí. La galvanización en caliente proporciona una protección confiable contra la corrosión para aplicaciones en exteriores a largo plazo.

¿Cuál es la diferencia entre las abrazaderas Q235B y Q355B?

Q235B es adecuado para aplicaciones generales, mientras que Q355B proporciona mayor resistencia y se recomienda para proyectos con mayores requisitos mecánicos.
