Abrazadera media del panel solar

Energet Solar se especializa en la producción de estándar y personalizado.Abrazadera media del panel solarque cumple con las especificaciones internacionales de instalación fotovoltaica y seguridad.

Ampliamente utilizada en estaciones de energía solar montadas en el suelo, sistemas fotovoltaicos distribuidos en tejados, cocheras solares y proyectos complementarios fotovoltaicos agrícolas, esta abrazadera sirve como accesorio estructural esencial para conjuntos de módulos fotovoltaicos. Realiza principalmente funciones intermedias de conexión y posicionamiento entre paneles solares adyacentes, asegurando un espaciado constante y un rendimiento mecánico estable en todo el sistema.

Estructura de sujeción de doble lado para mejorar la estabilidad del conjunto

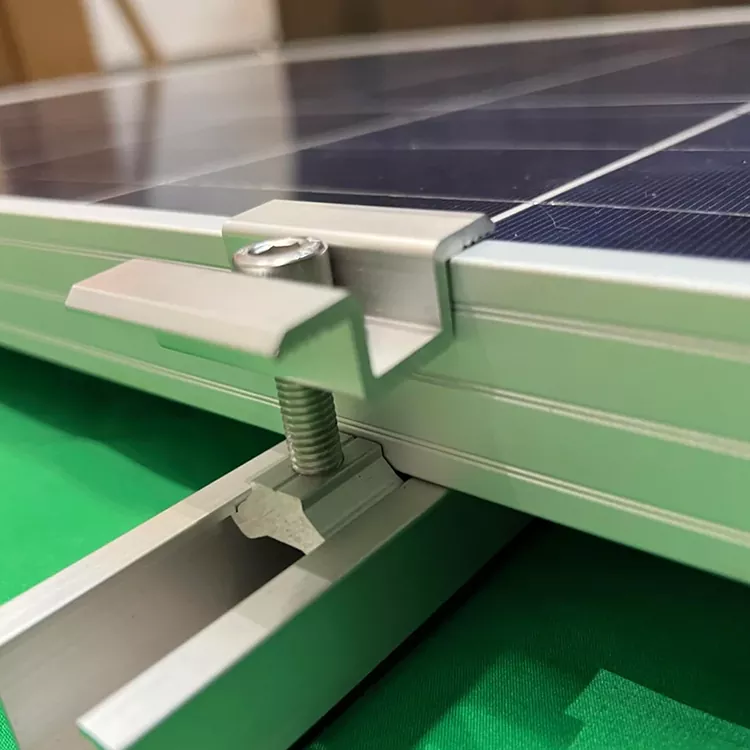

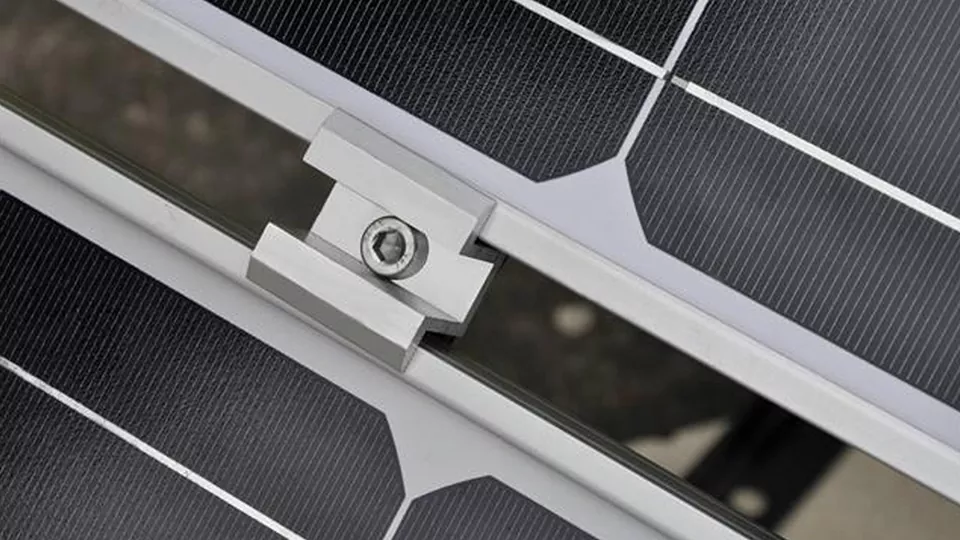

A diferencia de las abrazaderas finales que solo aseguran los bordes exteriores de los módulos individuales,Abrazadera media del panel solarestá diseñado para conectar dos módulos fotovoltaicos vecinos simultáneamente.

La estructura de sujeción simétrica permite que la abrazadera distribuya las cargas mecánicas de manera más uniforme entre los módulos adyacentes, lo que reduce la concentración de tensión local causada por la vibración del viento o la exposición prolongada al exterior. Este diseño ayuda a mejorar la rigidez general del panel solar y al mismo tiempo mantiene una alineación precisa del módulo durante la instalación.

Aleación de aluminio 6005-T5 con mayor durabilidad en exteriores

ElAbrazaderaestá fabricado con alta calidadAluminio 6005-T5aleación, que proporciona un excelente equilibrio entre resistencia, resistencia a la corrosión y rendimiento liviano.

En comparación con los sujetadores de acero tradicionales, los componentes de aleación de aluminio reducen el peso estructural y al mismo tiempo evitan problemas comunes como la oxidación de la superficie y una vida útil más corta. Mediante moldeo por extrusión y procesamiento CNC de precisión, cada abrazadera logra dimensiones precisas, bordes suaves y un ajuste confiable con diferentes marcos de módulos fotovoltaicos.

Fabricación de precisión y compatibilidad personalizada

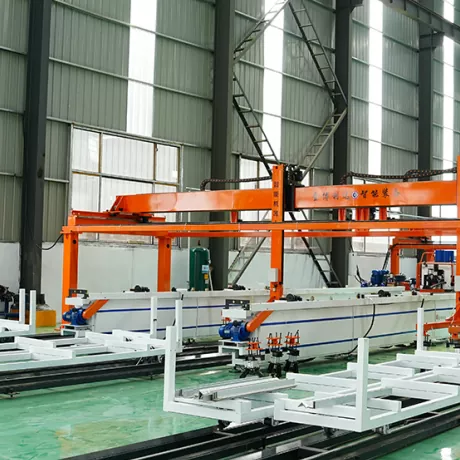

Energet Solar está equipado con líneas automatizadas de procesamiento de perfiles de aluminio y equipos de prueba profesionales para garantizar una calidad estable para cada lote de producción.

Durante la fabricación, se aplica un control estricto a la precisión dimensional, la calidad del tratamiento de la superficie y el rendimiento mecánico. Según los diferentes espesores del marco del módulo y los requisitos de instalación, nuestro equipo de ingeniería puede proporcionarsoluciones personalizadaspara ayudar a los clientes a lograr una mejor compatibilidad entre las abrazaderas y los sistemas de montaje fotovoltaico.

Aplicación del producto

Sistemas fotovoltaicos montados en el suelo

Se utiliza en granjas solares de gran escala para conectar módulos adyacentes en rieles de montaje, lo que garantiza un espaciado constante entre paneles y una estructura estable del conjunto.

Sistemas fotovoltaicos en tejados

Se aplica en instalaciones residenciales, comerciales e industriales en tejados donde se requiere una fijación confiable del módulo y un montaje compacto.

Sistemas solares de cochera

Adecuado para estructuras de cocheras fotovoltaicas, ya que proporciona una conexión segura del módulo y se adapta a las condiciones de carga exteriores.

Proyectos fotovoltaicos agrícolas

Se utiliza en sistemas agrivoltaicos donde los módulos solares se instalan en entornos abiertos que requieren componentes de montaje duraderos.

Proyectos fotovoltaicos costeros y con fuertes vientos

La aleación de aluminio 6005-T5 y el tratamiento superficial anodizado proporcionan una resistencia mejorada a la corrosión para aplicaciones exigentes en exteriores.

Precauciones de uso

Selección correcta de especificaciones antes de la instalación

Seleccionando el correctoAbrazadera media del panel solarLa especificación es esencial para garantizar la confiabilidad estructural a largo plazo. El tamaño de la abrazadera debe coincidir con el grosor real del marco del módulo fotovoltaico. Una combinación incorrecta puede provocar una fuerza de sujeción insuficiente o una presión excesiva en el marco del módulo, lo que puede afectar la seguridad de la instalación y la vida útil.

Control de par de instalación adecuado

Durante la instalación, el par de apriete de los pernos debe controlarse de acuerdo con los requisitos recomendados. Una fuerza de apriete excesiva puede provocar la deformación de la abrazadera o del marco del módulo, mientras que un par de torsión insuficiente puede provocar que se afloje bajo la vibración continua del viento. Las prácticas de instalación adecuadas garantizan una conexión mecánica estable durante todo el período de funcionamiento.

Evite modificaciones no aprobadas durante la construcción

La estructura no debe cortarse, doblarse ni modificarse arbitrariamente durante la instalación. Cualquier ajuste no autorizado puede afectar el diseño mecánico original y reducir el rendimiento de carga del sistema de montaje fotovoltaico.

Ventajas del producto en comparación con los competidores

Diseño optimizado de sujeción de doble cara

En comparación con las abrazaderas intermedias convencionales que utilizan estructuras simples de ranura única, Energet SolarAbrazadera media del panel solarAdopta un diseño de sujeción simétrico optimizado.

Esta estructura permite una distribución de fuerza más equilibrada entre dos módulos adyacentes y mejora la resistencia contra vibraciones y cargas externas. Como resultado, todo el conjunto de paneles solares logra una mejor estabilidad estructural en condiciones de funcionamiento en exteriores a largo plazo.

Mejor rendimiento del material y protección de la superficie

Usando alta calidadAluminio 6005-T5aleación y tratamiento anodizado profesional, el producto proporciona una mayor resistencia a la corrosión y durabilidad a la intemperie en comparación con los productos de aluminio reciclado ordinarios.

La capa protectora de óxido reduce eficazmente el envejecimiento causado por la exposición a los rayos ultravioleta, la humedad y la corrosión atmosférica, lo que hace que la abrazadera sea adecuada para diversos entornos de instalación fotovoltaica en exteriores.

Personalización flexible para diferentes proyectos fotovoltaicos

Los proyectos solares pueden implicar diferentes espesores de marco de módulos, estructuras de montaje y condiciones de instalación. Energet Solar ofrece soluciones de abrazadera media personalizadas basadas en los requisitos reales del proyecto.

Desde la adaptación estructural y el ajuste de la producción hasta el embalaje y el soporte técnico, ayudamos a los clientes a mejorar la eficiencia de la instalación y reducir los posibles problemas de mantenimiento una vez finalizado el proyecto.

Guía de selección

Haga coincidir la abrazadera con el grosor del marco del módulo

Seleccionando el correctoAbrazadera media del panel solarLa especificación es esencial para la seguridad de la instalación. El tamaño de la abertura de la abrazadera debe corresponder con el espesor real del marco del módulo fotovoltaico.

Si el tamaño de la abrazadera es incorrecto, puede causar una fuerza de fijación insuficiente o una presión excesiva en el marco del módulo. Por lo tanto, los clientes deben confirmar las especificaciones del módulo antes de realizar el pedido para garantizar la compatibilidad adecuada.

Considere los requisitos del sistema de montaje

Éldeben seleccionarse de acuerdo con la estructura del sistema de montaje fotovoltaico, incluidos sistemas de rieles de aluminio, estructuras de montaje de acero y soluciones de soporte solar personalizadas.

Para diferentes condiciones del proyecto, Energet Solar puede proporcionar soporte de ingeniería para confirmar las dimensiones de abrazadera, los métodos de conexión y los requisitos de instalación adecuados.

Evaluar las condiciones ambientales

Los proyectos ubicados en regiones costeras, áreas con fuertes vientos o ambientes de alta humedad requieren componentes con resistencia a la corrosión y rendimiento mecánico confiables.

la combinación deAluminio 6005-T5El tratamiento superficial anodizado y de aleación permite que las abrazaderas intermedias de Energet Solar mantengan un rendimiento estable en condiciones exteriores exigentes.

Preguntas frecuentes

¿Para qué se utiliza una abrazadera intermedia para panel solar?

A Abrazadera media del panel solarse utiliza para conectar y asegurar dos módulos fotovoltaicos adyacentes en un sistema de montaje solar. Mantiene el espaciado adecuado entre paneles y mejora la estabilidad estructural del conjunto fotovoltaico.

¿Qué material se utiliza para la abrazadera media solar Energet?

La abrazadera media solar Energet está fabricada conAluminio 6005-T5aleación, que proporciona alta resistencia, resistencia a la corrosión y características livianas adecuadas para aplicaciones fotovoltaicas en exteriores.

¿Cuál es la diferencia entre una abrazadera intermedia y una abrazadera final?

Se instala una abrazadera intermedia entre dos paneles solares y fija ambos módulos simultáneamente, mientras que se instala una abrazadera final en el borde del panel solar para asegurar los módulos más externos.

¿Puede Energet Solar proporcionar abrazaderas intermedias personalizadas?

Sí. Energet Solar ofrece soluciones personalizadasAbrazadera media del panel solarSoluciones según el espesor del marco del módulo, el diseño de la estructura de montaje y los requisitos del proyecto.

¿Cómo se debe seleccionar el tamaño correcto de abrazadera intermedia?

El tamaño de la abrazadera debe coincidir con el grosor del marco del módulo fotovoltaico. Los clientes deben confirmar las especificaciones del módulo antes de la instalación para garantizar una fijación mecánica adecuada.

¿Las abrazaderas intermedias de aluminio son adecuadas para proyectos solares costeros?

Sí.Aluminio 6005-T5La aleación combinada con un tratamiento anodizado proporciona una buena resistencia a la corrosión y es adecuada para muchos entornos fotovoltaicos costeros y de alta humedad.

¿Qué control de calidad se realiza durante la producción?

Energet Solar verifica la calidad del material, la precisión dimensional, el tratamiento de la superficie y la compatibilidad del ensamblaje durante la fabricación para garantizar un rendimiento constante del producto.

¿Se puede utilizar la abrazadera intermedia para paneles solares tanto para sistemas montados en el techo como en el suelo?

Sí. Las abrazaderas intermedias de Energet Solar son adecuadas para diversas aplicaciones fotovoltaicas, incluidos sistemas solares en tejados, granjas solares montadas en el suelo y estructuras de cocheras solares.
