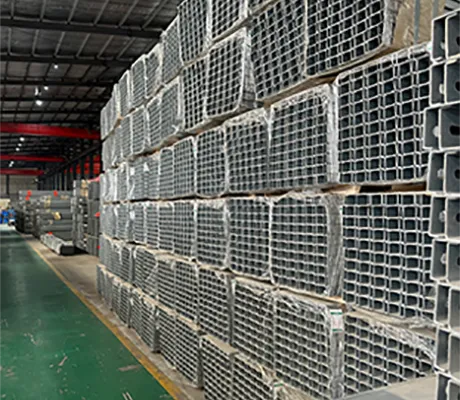

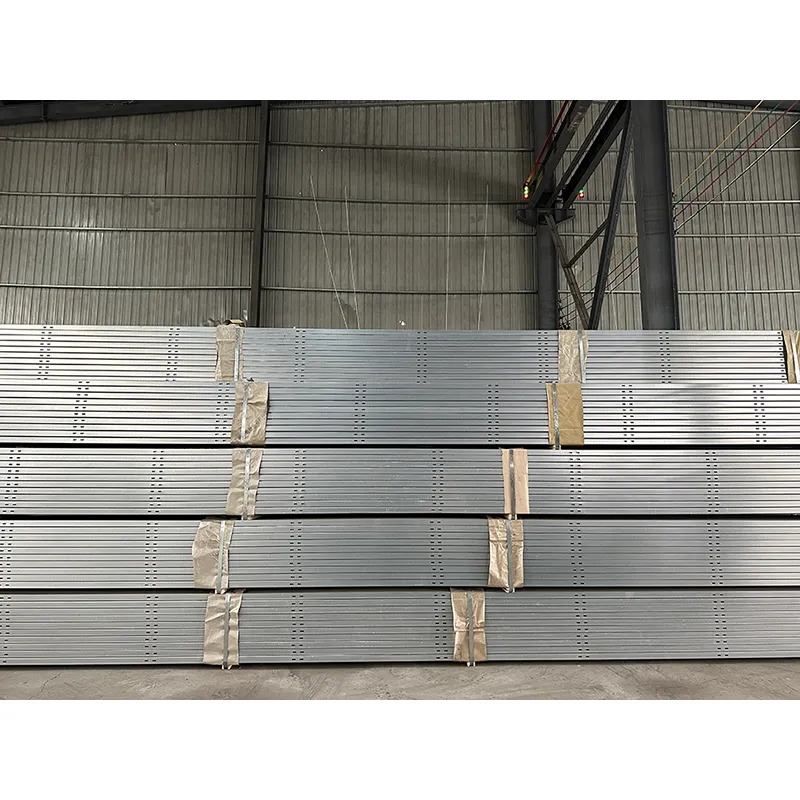

Tubería de acero ZAM autorreparable
Tubería de acero ZAM autorreparable con un revestimiento de Zn-Al-Mg que sigue protegiendo el acero en cortes, perforaciones y rayones, sin necesidad de retoques en el sitio. Clasificado para entornos C3–C5, certificado ISO 9001 y EN 1090-1, producido según plano en 7 a 35 días. Envía seis datos y cotizamos.
Tubería de acero ZAM autorreparableEs un tubo de acero estructural con un recubrimiento de zinc-aluminio-magnesio que sigue protegiendo el acero.despuésla superficie está dañada. En una tubería galvanizada normal, un extremo cortado o un orificio perforado es donde comienza y se propaga el óxido. En esta tubería, el revestimiento reacciona con el aire y la humedad en el lugar del daño y forma una densa capa protectora sobre ella.

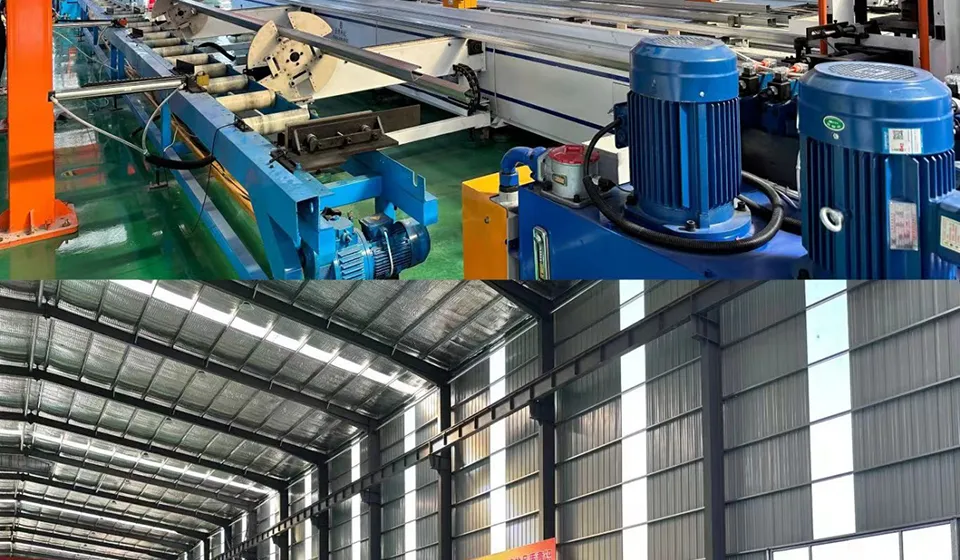

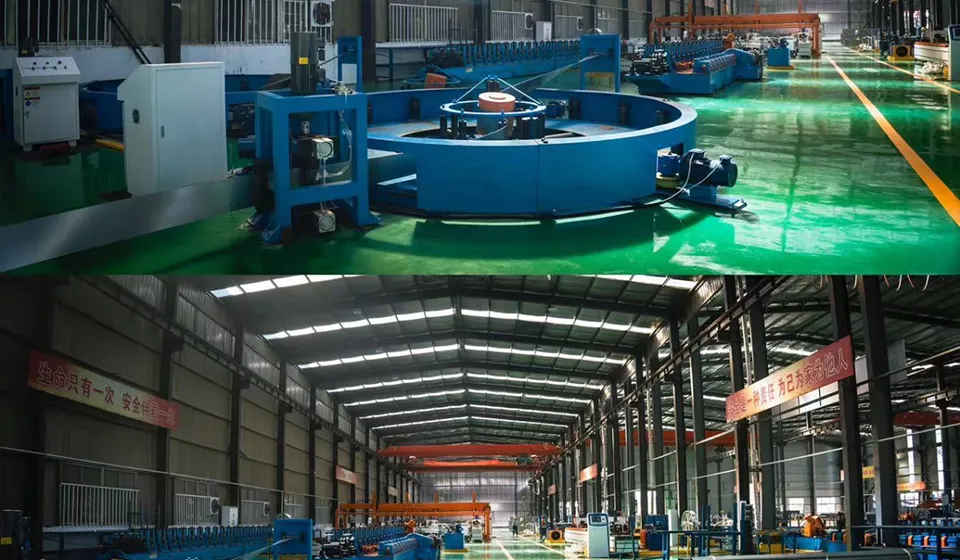

El acero base proviene deAcero xintiano, se lamina y se suelda con alta frecuencia hasta obtener un espesor de pared uniforme, luego se recubre en una línea continua de Zn-Al-Mg. Las tuberías llegan rectas, sin rebabas y dimensionalmente consistentes, por lo que el equipo dedica tiempo a instalarlas en lugar de volver a cortarlas.
3–5×más tiempo hasta el óxido rojo que el HDG
(ISO 9227 niebla salina)
(ISO 9227 niebla salina)
C3-C5Corrosión ISO 12944
cobertura de clase
cobertura de clase
20-219 milímetrosdiámetro exterior
Pared de 1,2 a 6,0 mm
Pared de 1,2 a 6,0 mm
60–275 g/m²Recubrimiento de Zn-Al-Mg
peso, ambos lados
peso, ambos lados
Presupuesto
Base de aceroQ235B, Q355B, S235JR, S355JR, SS400
RevestimientoZn-6%Al-3%Mg, 60–275 g/m² en ambas caras
Diámetro exterior20-219 milímetros
Grosor de la pared1,2–6,0 mm, tolerancia ±10%
Longitud3–12 m, longitud fija o aleatoria
Forma de secciónRedondo, cuadrado, rectangular
SoldaduraSoldadura de alta frecuencia, prueba de corrientes parásitas opcional
acabado finalCorte liso, biselado, perforado, roscado
EstándaresEN 10346, EN 10219, GB/T 6728
Tratamiento superficialPasivación al cromato, aceitada, antihuellas.
Por qué el recubrimiento detiene la corrosión en el lugar del daño
Un revestimiento galvanizado protege el acero sacrificando zinc. El recubrimiento de Zn-Al-Mg hace lo mismo, pero el magnesio cambia lo que se forma en el área dañada. El magnesio se disuelve primero y eleva el pH local; El zinc y el aluminio disueltos precipitan en forma decompuestos densos y de baja solubilidadque sellan el acero expuesto en lugar de dejarlo oxidarse.
El resultado práctico: un arañazo que se convierte en una mancha de óxido en expansión en un tubo galvanizado se mantiene estable aquí.Corte los extremos, taladre agujeros y atornille las caras de contacto(los tres lugares que fallan primero en las estructuras de acero para exteriores) se mantienen durante toda la vida útil sin una capa de reparación.
Fabricación personalizada, desde el dibujo hasta la entrega
Las longitudes estándar y los patrones de agujeros estándar rara vez se ajustan a un proyecto real. Producimos según los planos: el diámetro exterior, el espesor de la pared, la longitud, el peso del revestimiento, las posiciones de los orificios, el acabado final y el embalaje los establece el proyecto, no una lista de existencias. Nuestro equipo también apoyaformas de acero estructuralyaccesorios de montaje solarpara el resto de la estructura.
enviar el dibujo
Dibujo, lista de materiales o diseño estructural, además de las condiciones de viento y nieve del sitio.
Revisión de ingeniería
Clase de carga y corrosión comprobada; dibujo de fabricación devuelto con dimensiones.
Aprobación
Dimensiones, especificaciones de revestimiento y marcas de embalaje confirmadas por escrito.
Producción e inspección
Lote producido, inspeccionado según el plano aprobado y enviado según lo previsto.
Donde se especifica
Plantas fotovoltaicas costeras
Niebla salina y humedad constante. Los extremos cortados y los orificios para pernos permanecen libres de óxido sin necesidad de retoques. Combínalo conpilotes de tornillo de tierrapara la fundación.
Sitios de gran altitud y fuertes vientos
Grandes cambios de temperatura, elevados rayos UV y vibraciones en uniones atornilladas. El revestimiento resiste el caldeo y la sección mantiene sus propiedades mecánicas a baja temperatura.
Cocheras solares
Estructura visible con extremos cortados expuestos. Al no tener que volver a recubrirse en el sitio, la secuencia de instalación es corta. A menudo combinado conAcero de canal Cenmarcado.
Proyectos agrivoltaicos
Exposición a amoníaco, fertilizantes y polvo desde el lado del campo. El recubrimiento se mantiene donde la tubería galvanizada estándar muestra oxidación temprana en los bordes.
Fotovoltaica industrial en tejados
Exposición a productos químicos y acceso restringido para mantenimiento. Elegir un revestimiento que no necesite mantenimiento es la decisión más económica en 25 años.
Rieles y correas para montaje en suelo
Tiradas largas con muchos agujeros. Trabaja junto acorreas de acero conformadas en fríoyrieles de montaje de aluminio.
ZAM versus galvanizado en caliente
| Propiedad | Galvanizado en caliente | Zn-Al-Mg (ZAM) |
|---|---|---|
| Protección en los bordes cortados | Sacrificios de zinc; El óxido rojo puede comenzar en los extremos cortados en C4-C5. | Mg y Al forman una densa capa de pasivación en el lugar del daño. |
| ISO 9227 tiempo hasta la oxidación roja | Base | Normalmente de 3 a 5 veces con el mismo peso de recubrimiento |
| Peso del recubrimiento para C4–C5 | Más alto, para compensar la debilidad del borde | Más bajo, porque el revestimiento protege sus propios bordes. |
| Retoque después de la instalación | Requerido en cortes y soldaduras. | Generalmente no es necesario |
| Costo inicial por tonelada | Más bajo | Ligeramente más alto |
| Costo del ciclo de vida, costero o industrial. | Mayor, debido a los ciclos de mantenimiento. | Más bajo, sin tratamiento contra la oxidación antes de la vida útil |

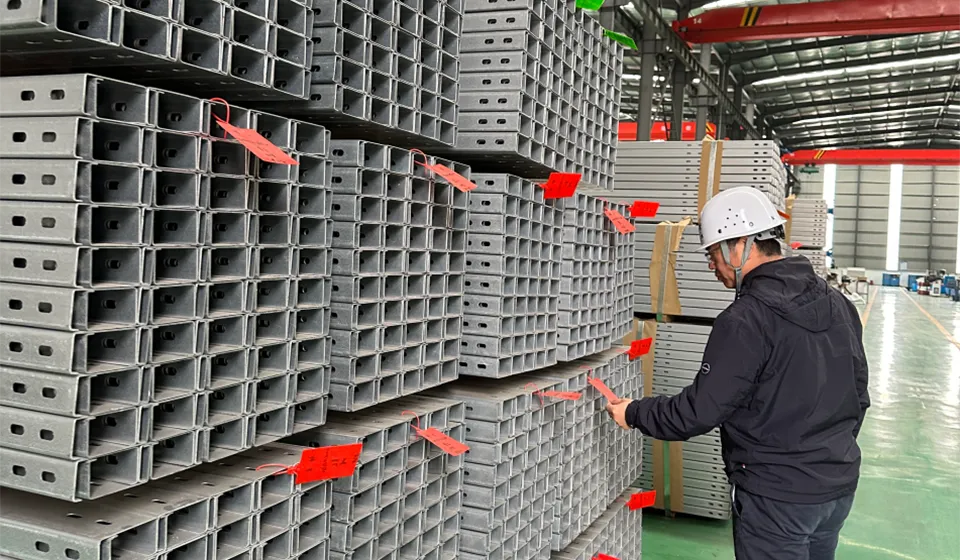

Informes de inspección y prueba
Cada lote de tubos de acero ZAM autorreparables se envía con un certificado de prueba de fábrica que enumeravalores medidos, no sólo la especificación. Vea nuestroproceso de tecnología y calidadpara el plan de control total.
- Composición química del acero base (espectrómetro)
- Resistencia a la tracción, límite elástico y alargamiento (GB/T 228.1 o ASTM A370)
- Diámetro exterior, espesor de pared, longitud y rectitud.
- Peso de recubrimiento por unidad de área (GB/T 1839 o ISO 1460)
- Adhesión del revestimiento (prueba de flexión)
- Integridad de la soldadura (prueba de aplanamiento y abocardado; corrientes de Foucault bajo pedido)
- Control visual y dimensional de tubería terminada.
ElControl de proceso de 4 etapas y 16 puntos de inspección.se registran por lote. Se puede organizar una inspección de terceros por parte de SGS, BV, Intertek o su propio equipo de control de calidad antes del envío, y el informe se incluye en los documentos de envío.
Certificaciones
Los sistemas de gestión y certificaciones de producto que se aplican a esta tubería:
- Norma Norma ISO 9001:2015— sistema de gestión de la calidad, que abarca la producción y la inspección
- ISO 14001:2015— sistema de gestión ambiental
- ISO 45001:2018— sistema de gestión de seguridad y salud en el trabajo
- EN 1090-1— clase de ejecución para estructuras de acero, requerida para el marcado CE en la UE
- Reglamento de Productos de Construcción (CPR)— declaración de rendimiento disponible para proyectos de la UE
- Proveedor SGS Gold Plus— auditado in situ de forma independiente por SGS
Resultados de campo
Planta fotovoltaica costera de 90 MW, Sudeste Asiático
Alta salinidad, fuertes lluvias durante todo el año y fuertes rayos UV. La estructura galvanizada original mostraba óxido local y desprendimiento del revestimiento en el interior.12 meses. La estructura de reemplazo utilizó esta tubería, y despuéstres añosDespués de la operación, las secciones inspeccionadas no mostraron óxido rojo en los extremos cortados, orificios para pernos o rayones de instalación, con el revestimiento intacto en las uniones atornilladas.
Proyecto híbrido eólico-solar en el oeste de China
La temperatura del sitio va desde abajo−30°Cen invierno hasta arriba+35°Cen verano, con viento persistente. La tubería fue especificada porque el recubrimiento resiste los ciclos térmicos y las uniones atornilladas no desarrollan óxido en las caras de contacto. Nuestroespectáculo de fábricacubre las líneas de producción detrás de estos lotes.
Preguntas frecuentes
¿Qué significa realmente "autocuración" en este recubrimiento?
Describe el comportamiento del recubrimiento de Zn-Al-Mg en caso de rayado o corte. Cuando el recubrimiento se daña, el magnesio y el aluminio reaccionan con la humedad y el oxígeno para formar un producto de corrosión denso y de baja solubilidad que cubre el acero expuesto. Esto ralentiza, y en la mayoría de los casos detiene, la corrosión que de otro modo se extendería hacia afuera del daño.
Es una propiedad química del recubrimiento en sí, no un aditivo polimérico o una capa superior que se desgasta.
¿En qué se diferencia del tubo de acero galvanizado en caliente?
La galvanización en caliente protege el acero mediante el sacrificio de zinc. En los bordes cortados y rayados, el zinc se consume y puede aparecer óxido rojo si el peso del recubrimiento no es lo suficientemente alto para el medio ambiente. Un recubrimiento de Zn-Al-Mg ofrece la misma protección de sacrificio más un efecto de pasivación en el daño.
En las pruebas de niebla salina neutra según ISO 9227, el tiempo hasta la oxidación roja suele ser3 a 5 veces mása igual peso de recubrimiento, razón por la cual se especifica Tubería de Acero ZAM Autorreparable donde la estructura tiene que llegar al año 25 sin tratamiento de oxidación.
¿Qué grados y tamaños de acero están disponibles?
Acero base: Q235B, Q355B, S235JR, S355JR, SS400 o equivalente. Diámetro exterior20-219 milímetros, espesor de pared1,2–6,0 mm, longitud de 3 a 12 m, en secciones redondas, cuadradas y rectangulares. Peso del recubrimiento 60–275 g/m² dependiendo de la clase de corrosión del sitio.
Los tamaños, patrones de orificios y acabados de los extremos no estándar se producen según el dibujo.
¿Se puede cortar, perforar y soldar en obra?
Sí. Se fabrica como cualquier tubo de acero estructural. El corte y la perforación exponen el acero base en la cara cortada; el recubrimiento de Zn-Al-Mg alrededor del corte protege esa cara sin una capa de retoque en la mayoría de los ambientes C3-C5.
Las conexiones soldadas deben recibir una capa de reparación rica en zinc en la zona de soldadura y afectada por el calor, como ocurre con cualquier acero recubierto. Con el pedido se puede suministrar un revestimiento de reparación compatible.
¿Cuál es el plazo de entrega para un pedido personalizado?
Los tamaños estándar se envían desde stock en7 a 15 días. Generalmente se ejecutan patrones de orificios, espesores de pared y diámetros personalizados.20–35 díasdesde la aprobación del dibujo, dependiendo de la cantidad y la especificación del recubrimiento. Para proyectos con una ventana de instalación fija, el espacio de producción se confirma en el momento del pedido y se retiene.
¿Proporcionan informes de prueba e inspecciones de terceros?
Cada envío incluye un certificado de prueba de fábrica con valores químicos, mecánicos y de recubrimiento reales. Se puede organizar una inspección de terceros por parte de SGS, BV, Intertek o su propio equipo de control de calidad antes del envío, y el informe se incluye en los documentos de envío.
Envía tu dibujo, obtén una cotización de fabricación.
Díganos el tamaño de la tubería, el peso del recubrimiento y la clase de corrosión del sitio. Respondemos con un plano de fabricación, un precio y una fecha de envío confirmada, incluido el alcance del certificado de prueba de fábrica.
